高出力マイクロX線CTシステム※故障中(修理予定なし)※

  • 試験・分析の依頼
    ※ 研究員が測定し、結果をお渡しいたします。
機種名 高出力マイクロX線CTシステム※故障中(修理予定なし)※
形式 inspeXio SMX-225CT

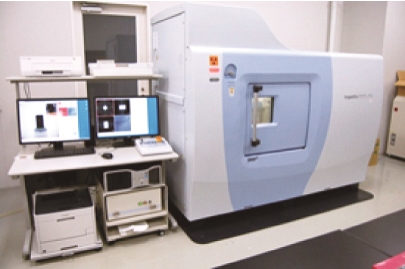

写真
メーカー (株)島津製作所
仕様
  • 最大管電圧:225kV
  • 最大管電流:1000μAX
  • 線発生装置:開放型X 線管 定格135W
  • X線検出器 :イメージインテンシファイア

最大検出分解能:5μm

  • 最大スキャンサイズ:直径200mm×高さ300mm
  • 搭載可能サンプル:直径300mm×高さ300mm、最大9kg
機器説明  金属、セラミックスなど密度の高い材料や大型試料の3次元内部構造を非破壊で観察する高出力タイプのマイクロX線CTです。様々な方向からX線を照射し、透過像を収集し、断層像や3次元内部構造の像を再構成します。
 最大検出分解能5μmの高出力タイプは、最大出力225kVの開放型X 線管とイメージインテンシファイアを搭載し、部品・製品の内部構造や内部欠陥(巣やクラックなど)観察に適したマイクロX線CTシステムです。
使用料・手数料 [手数料]高出力型X線CTを参照
配置場所 202 X線機器分析室
機器の状況 故障中(修理予定なし)
測定事例
